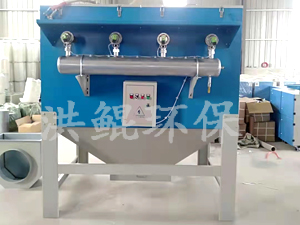

切割机除尘器

等离子切割机除尘设备净化器系统结构特点：

一体式净化器是由过滤单元和风机两大部分组成，其中过滤单元和风机整和在一起的即为一体机，过滤单元和风机分开放置的为分体机。一体机结构紧凑，简洁美观，占地面积小，对一些场地较小的地方有有力的的适用性，但是一体机也有其局限性，随着风量的增大，一体机的体积会随着变大，所以大风量的净化器不宜做成一体机，而是做成分体机。分体机是用管道将过滤单元与风机连接在一起的，适用与一些风量需求大的地方，过滤单元和风机分开来有利于对机器的保养和维修。风机都是经过噪声处理的，机器内置有消声器，可以使设备运行的噪声控制在75dB 以下。不论是一体机还是分体机，经过过滤后的气体都已达到家园排放标准。

等离子切割除尘器工艺介绍

等离子切割机除尘器分为以下几个部分，除尘器主机，风机，管道，切割机一对一捕风罩组成，形成一套切割焊烟净化除尘系统。我公司从事环保设备已长时间，对各种工况有着丰富的经验，可以上门为用户设计除尘方案，测量管道布置，承接除尘器改造工程等服务。

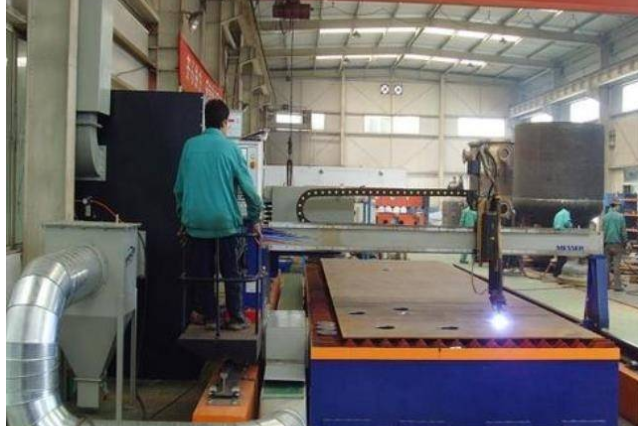

①结合现场情况，为了达到较好的处理效果，本方案设计采用侧吸式橡皮板密封负压除尘方式对等离子切割机产生的烟尘进行治理。

② 侧吸式橡皮板密封负压除尘系统工作原理： 在切割平台一侧安装方形吸风道，吸风道上方装有一个可随切割机一起移动的滑动吸风小车，风道上方铺设密封橡皮板。滑动吸风小车、切割头安装在切割机沿横梁方向的同一直线上。利用切割平台上的格栅板与被切割钢板形成烟气通道，切割钢板时，产生的切割烟尘通过该烟气通道进入吸风小车吸风口，进入方形吸风道，之后进入净化器主机进行净化处理。

③方形吸风道、滑动吸风小车是侧吸式切割平台的重要组成部分。工作时，密封皮带在管道负压的作用下紧紧地贴附在方形吸风道上方，起到密封作用。在滑动吸风小车处，小车内有两个滚轴，密封皮带从小车内穿过时被顶起。这样烟尘通过小车吸风口进入方形吸风道，进入净化器净化。

工作原理：

引风机把含尘气体从进气口引入中壳体内，干净的气体透过滤袋由文氏管进入上壳体，而由净气出口排出，而粉尘被阻留在滤袋外壁，随着时间的延长，吸附在滤袋上的粉尘越来越厚，滤袋阻力越来越大，此时，脉冲控制仪发出信号，程序自动控制各脉冲阀的开关，使高压气源经喷吹孔、文氏管向滤袋内喷射，由于高压气的作用，使滤袋发生急剧的膨胀引起冲击振动，使吸附在滤袋表面的粉尘抖落在灰斗里由输灰机构排出。

设计特点：

（1）清灰装置喷吹采用管式中心喷吹。

（2）喷吹压力有低压喷吹，压力低于0.4MPA，有高压喷吹，压力高于0.4MPA。高压气源动能较大，用气量较少，低压气源动能较小，用气量较多。脉冲喷吹气源压力不论高低，都以达到透彻清灰为目的，需要的清灰能量是一样。

（3）喷吹清灰机构分为无引流喷嘴无文氏管、有引流喷嘴无文氏管和有引流喷嘴有文氏管等组合。

（4）脉冲喷吹清灰有在线清灰和离线清灰之分。通过调整收尘器参数，可以使在线与离线清灰达到基本相同的清灰效果。
